焦爐煙氣除濕脫白技術
一、概述
目前國內絕大多數燃煤電廠、焦化、鋼鐵行業的煙氣在排放前大都進行了濕法脫硫，溫度降至45℃~55℃，有的在58-60℃左右，此時的煙氣通常是飽和濕煙氣，煙氣中含有大量水蒸汽，水蒸汽中含有較多的溶解性鹽、SO3、凝膠粉塵、微塵等（都是霧霾的主要成分)。如果煙氣由煙囪直接排出，進入溫度較低的環境空氣中，由于環境空氣的飽和濕度比較低，在煙氣溫度降低過程中，煙氣中的水蒸汽會(huì )凝結形成濕煙羽。造成對大氣的不僅是視覺的而且是實質上污染。

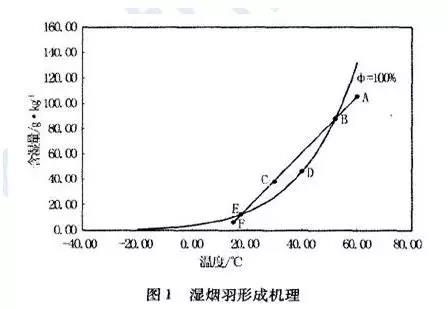

濕煙羽的形成機理如圖1所示。圖1中的曲線為濕空氣的飽和曲線，假設濕煙氣在煙囪出口處的狀態位于A點，而環境空氣的狀態位于F點，煙氣在離開煙囪時處于未飽和狀態。濕煙氣與環境空氣}昆合過程開始沿AB線變化，達到B點后煙氣變?yōu)轱柡蜐駸煔?，此后濕空氣與環境空氣的混合沿著曲線BDE變化，而多余的水蒸汽將凝結成液態小水滴，形成濕煙羽。
隨著霧霾天氣的加重，國家環保標準和要求越來越高、越來越嚴格，濕法脫硫導致大量水汽攜帶未能完全濾除的塵、鹽，進入大氣之中，形成煙羽。大家認為這助推了霧霾的形成，所以各地紛紛出臺環保規定，要求電廠、鋼廠、焦化等企業，要對自己排放的煙氣進行除濕脫白，消除煙羽。原來的脫白主要是通過煙氣再熱（MGGH）的方式進行，由于只是單純加熱煙氣沒有進行冷凝，MGGH技術只是在感官上看不到，并沒有實際消除污染物。所以環保部門要求先進行降溫除濕，再進行加熱。
石家莊碧連天環?？萍加邢薰臼茄邪l(fā)了依托氟塑料換熱技術的凝水除塵除霧一體化裝置，對煙氣進行加熱達標排放，從而對煙氣進行除濕除塵除霧脫白。

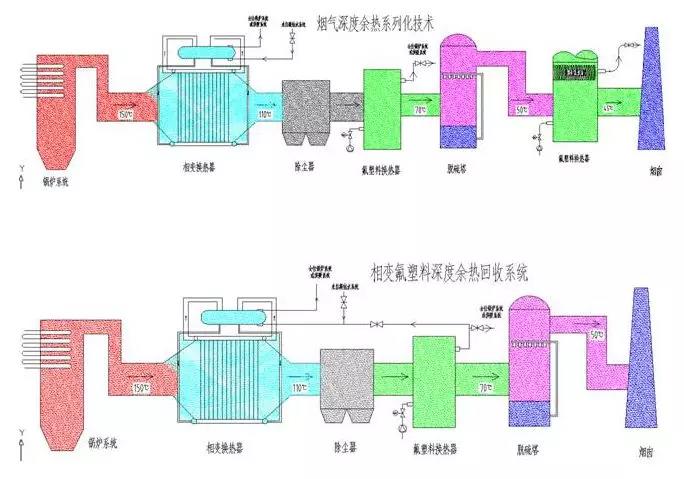

二、煙氣余熱深度回收系列化技術
將煙氣余熱從初始溫度降至接近大氣溫度排放，以電廠為例：
我們可以將電廠排煙溫度從最初的排煙溫度，在不同區域運用不同技術，材料和產品降至不同的溫度，排放最低可以降到45℃左右。
該系列化技術領域內，碧連天環保有限公司提供的脫白裝置技術特點：
1. 在保證安全、不腐蝕的情況下，能夠將煙氣余熱回收區間最大化、最大程度節能。
2. 客戶可以依據自己的現場空間，采用不同的技術組合，投資性?xún)r(jià)比組合，實現投資收益最大化。
3. 客戶可以根據生產變化，不同冷源溫度，自由調節排煙溫度，冷源被加熱溫度，以及冷源被加熱后的流向，提高綜合效益。

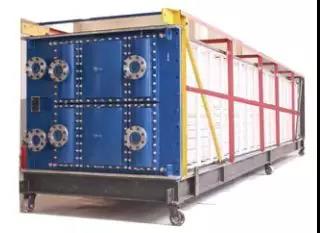

氟塑料管換熱器的特性：
1.抗腐蝕性；
2.抗粘結性能；
3.振動自清潔；
4.整體換熱系數遠高于金屬管；
5.抗拉強度很大；
6.換熱管易于更換；
7.除塵效率高。
三、項目案例
3.1項目概況
以某焦化200000m³/h脫硫煙氣脫白為例：
本項目處理廢氣為某焦化200000m³/h脫硫后白色煙氣，煙氣溫度58℃左右，通過煙囪直接排放時，產生大量的白色煙羽。
本項目采用煙氣冷卻+冷凝除濕+煙氣升溫排放工藝。

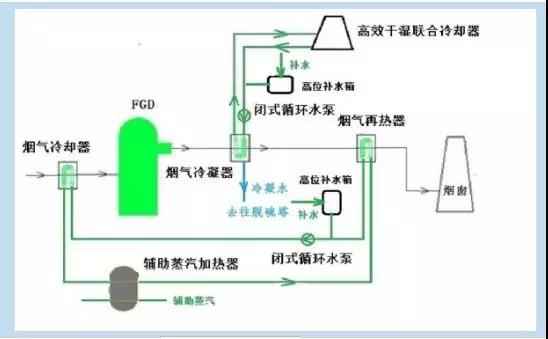

3.2工藝流程示意圖：
3.3工藝介紹
除塵后的煙氣溫度為140-150℃之間，高于水的沸點，直接進入脫硫塔，與脫硫溶液接觸后，會(huì )造成大量的水分蒸發，加大耗水量的同時產生大量的水蒸氣。因此在脫硫塔前設計降溫熱交換器（水作為換熱介質）；該熱交換器分為兩部分：加熱水部分和煙氣降溫部分；出口水溫可達95℃；煙氣溫度降低至90℃，此溫度水與煙氣交換不會(huì )造成大量水分蒸發。
脫硫塔內煙氣與水充分接觸后，煙氣含水量達到飽和，為了降低煙氣含水量，安裝冷卻交換器，將脫硫塔出口60℃煙氣降低至45℃，飽和含水量隨著溫度的降低而降低，凝結出水分，儲存回收利用。
此時煙氣含水量依舊飽和，再安裝升溫熱交換器，冷卻水與降溫熱交換器加熱水部分閉路循環，可將45℃煙氣加熱至78℃。此時煙氣含水量不再飽和，經煙囪排放也不會(huì )產生“白煙”情況。
四、結論與建議
1）為徹底根除霧霾，我國火電、鋼鐵、焦化等行業的大氣污染排放控制標準須增加排煙溫度、濕度控制，以便從法規層面加速推動煙氣除濕脫白。
2）以冷凝除濕為基礎的復合脫白是一種符合國情、有實際業績支持的脫白技術。除濕后，煙氣溫度可先按40℃、相對濕度70%開始，逐步降低，有助于低成本環保達標排放、超低排放、除霧霾，還有節水、節能效益，可以大幅減少企業的環保治理負擔。
3）由于煙氣脫白剛起步，對于為什么煙氣脫白，有不同的理解。筆者認為，排煙實現一年四季無白是起碼要求，可以減少對飛行、高速公路運輸的影響，解決視覺污染的同時，應該至少還有四個功能：有利于除霧霾、節水、節能、處理廢水，盡管業界對煙氣脫白能否有助于除霾還有不同看法，但有助于除霧、節水、節能已經得到初步的業績驗證，利用符合國情、廠情的煙氣除濕脫白技術來解決保護環境與經濟發展矛盾已是大勢所趨，并且已有了實踐案例。
